Назначение:

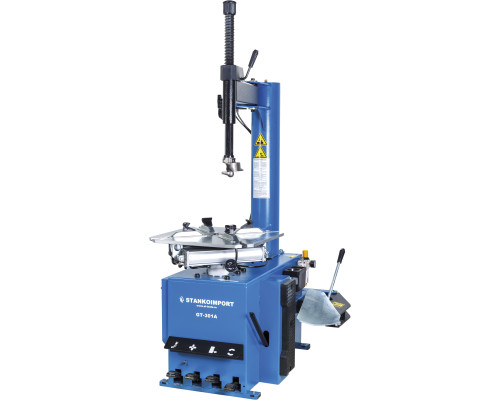

Шиномонтажный полуавтоматический станок «Станкоимпорт» GT-301А 380В — это оборудование для проведения работ по монтажу и демонтажу покрышек на колесные диски диаметром от 12' до 26'. Используют на станциях технического обслуживания и шиномонтажных постах.Описание
Полуавтоматический шиномонтажный станок «Станкоимпорт» GT-301А 380В предназначен для обслуживания стандартных, низкопрофильных, камерных и бескамерных шин легкового и легкого грузового транспорта на стальных и алюминиевых дисках.
Для разбортирования колеса предусмотрена отжимная лапа, которая управляется пневматикой.
Движение стола осуществляется электрическим двигателем. Колесо на нем фиксируется прижимными кулачками. Отведение монтажной головки (пальца) мастер производит вручную.
Предусмотрено ножное управление станком. Для удобства оператора на переднюю крышку педалей нанесены условные обозначения.
Стенд оснащен такими педалями:
- вращения поворотного стола (по часовой стрелке и против),
- зажима и отжима кулачков (раскрывает, закрывает и останавливает 4 кулачка на рабочем столе),
- отжимной лопаты (поворачивает отжимную лопату по направлению к корпусу стенда и возвращает ее в исходное положение),
- взрывной накачки шины (для резкой подачи воздуха).
Особенности:
- Увеличенный размер рабочего стола
- Блок подготовки воздуха комплектуется защитными колпачками
- Ресивер взрывной подкачки установлен в колонну
- Можно доукомплектовать взрывной подкачкой (пневмопушкой) и «третьей рукой»
- Создает низкий уровень производственного шума: до 75 дБ
Комплектация:
- монтировка для демонтажа шины с диска;
- накладки на монтажную головку;
- пластиковые накладки на кулачки стола.
Советы по эксплуатации
Шиномонтажный станок «Станкоимпорт» GT-301А 380В транспортируют на паллете в оригинальной упаковке из картона. Разгрузка стенда должна осуществляться вилочным погрузчиком соответствующей грузоподъемности.
Для безопасного и комфортного управления стенд следует монтировать согласно требованиям инструкции в просторном, хорошо освещенном месте только на ровный и чистый пол с соблюдением рекомендуемых габаритов рабочей зоны. Для повышенной устойчивости и безопасности персонала станок крепят к полу анкерными болтами.
Все работы по подключению электрических и пневматических соединений должны выполняться исключительно квалифицированным электриком.
Внимание!
Используйте шиномонтажный стенд только по его прямому назначению.
Требования к обслуживанию
- Перед началом работы проверяйте общее состояние станка на безопасность: отсутствие ослабленных винтов, поломок, повреждений на электрических проводах и шлангах, правильное расположение ремней, соединяющих подвижные части.
- Не реже 1 раза в неделю промывайте рабочий стол очистителем или негорючим мягким растворителем. Смазывайте направляющие кулачков.
- Каждый день освобождайте водоотделитель от воды.
- Контролируйте уровень масла в масляном бачке. Проверяйте его не реже 1 раза в месяц.
- Через 20 дней после начала эксплуатации подтяните крепежные винты кулачков.
Ограничения при работе
Всегда соблюдайте правила техники безопасности!
К управлению станком допускается только обученный персонал, имеющий опыт эксплуатации шиномонтажной установки. Руководство пользователя рекомендуем хранить в легкодоступном месте рядом с оборудованием.
Прежде чем приступить к шиномонтажу, убедитесь, что станок заземлен.
Запрещено:
- Прикасаться руками к монтажной головке во время работы станка.
- Класть руки на поворотный стол во время его движения.
- Класть руки на обод колеса при демонтаже резины.
- Ставить ноги между отжимной лапой и корпусом стенда.
Перемещение по мастерской, установку и снятие тяжелых колес и резины массой более 15 кг производите только с помощью пневматического лифта!
Контролируйте наличие предупреждающих знаков на корпусе шиномонтажного станка. Восстановите их, если они повреждены или утрачены, и никогда не начинайте работу, если знаки отсутствуют.
Для повышения уровня безопасности труда рекомендуем добавить собственные предупреждающие знаки в помещении, где установлен шиномонтажный стенд.
Гарантийные обязательства компании «Станкоимпорт»
Уважаемые клиенты!
Наше производство соответствует требованиям международных стандартов ISO, а выпускаемое оборудование — требованиям Таможенного Кодекса Евразийского Союза и имеет соответствующую маркировку ЕАС. Вся продукция сертифицирована на территории РФ и соответствует требованиям технического регламента Таможенного Союза. На заводе постоянно работает собственный отдел технического контроля.
В период всего срока гарантии мы отремонтируем и заменим испорченные или бракованные детали бесплатно. Вы должны соблюдать одно важное условие — эксплуатировать станок, включая его операционную систему, инструменты и принадлежности, исключительно согласно инструкции.
Никогда не пренебрегайте руководством пользователя. Работоспособность шиномонтажного полуавтоматического станка «Станкоимпорт» GT-301A 380В и его долговечность во многом зависят от соблюдения правил пользования и сервиса.
Мы не берем на себя обязательства по ремонту станка, механические повреждения которого произошли вследствие неправильной эксплуатации или нарушений правил транспортировки.
Для заказа монтажа и других услуг свяжитесь с отделом сервисной службы.
Наши профессионалы имеют опыт работы более 25 лет. Они помогут вам в установке нового шиномонтажного оборудования, протестируют прочность напольного покрытия, демонтируют старый станок. Мы обеспечим полное или частичное техническое обслуживание в дальнейшем.
Наша компания предлагает:
- Бесплатную консультацию специалистов.
- Срочную бесплатную доставку по Москве или до транспортной компании.
- Установку шиномонтажного станка на следующий день после его приобретения.
- Сервисное обслуживание оборудования.
О том, как выбрать шиномонтажный стенд, рассказывает наш технический специалист.
Характеристики Внешний зажим 12-23' Внутренний зажим 14-26' Максимальный диаметр колеса 1143 мм(45') Максимальная ширина колеса 406 мм(16') Усилие отбортовки 2500 кг Рабочее давление 8-10 bar Электропитание 380V-3PH Мотор 0,75 Kw Предельный вращательный момент 1078 Nm Габаритные размеры 113/90/103 см Уровень шума 75 dB Взрывная накачка Ресивер в колонне Вес нетто 215 кгОсновные характеристики
